Dom Muzyki i Tańca w Zabrzu

Technika obiektu

Cennik wzorcowy

Lp	Opis	Cena netto
1.	Wynajęcie sali widowiskowej	informacja pod numerem telefonu (0-32) 271 56 41 wew.42
2.	Obsługa szatni, obsługa sektorów, bileterzy, ochrona i obsługa parkingów, służby ppoż., służby medyczne	informacja pod numerem telefonu (0-32) 271 56 41 wew.42

Światło sceniczne

Sterowanie światłami DMiT - do dyspozycji realizatorów możemy udostępnić pulpit sterowniczy Alfa 255/24 lub komputer z programem DasLight i interfejsem DMX
Przyłącze do magistrali DMX sterowania świateł wyprowadzone jest na widownię (przy stanowisku realizacji dźwięku). Adresy magistrali ustawione są na zakres 1-120 z możliwością zmiany adresów.
Gniazda magistrali DMX wyprowadzone są na scenę (2 gniazda po bokach sceny, 2 kable nad sceną), na most oświetleniowy nad widownią i nad strop.
Standardowe oświetlenie zainstalowane w Domu Muzyki i Tańca stosowane jest jako oświetlenie pomocnicze.
Na trawersie przed sceną zamontowano 25 reflektorów PAR64 (długie) w 6 obwodach.
Do dyspozycji realizatorów są cztery standardowe przyłącza energetyczne 3~400V x 125A lub 3~400V x 63A (gniazda IP44) oraz 120 obwodów regulowanych 0-220V x 20A magistralą cyfrową DMX.
Na scenie dostępnych jest standardowo 12 dodatkowych obwodów regulowanych (gniazda jednofazowe 32A niebieskie).
W przypadku większych potrzeb energetycznych możemy dodatkowo udostępnić jeszcze dwa przyłącza 3~400V x 125A (zaciski) lub przyłącze 3~400V x 240A bezpośrednio z rozdzielni (wymaga kabla o długości ok. 70m z zaciskami).

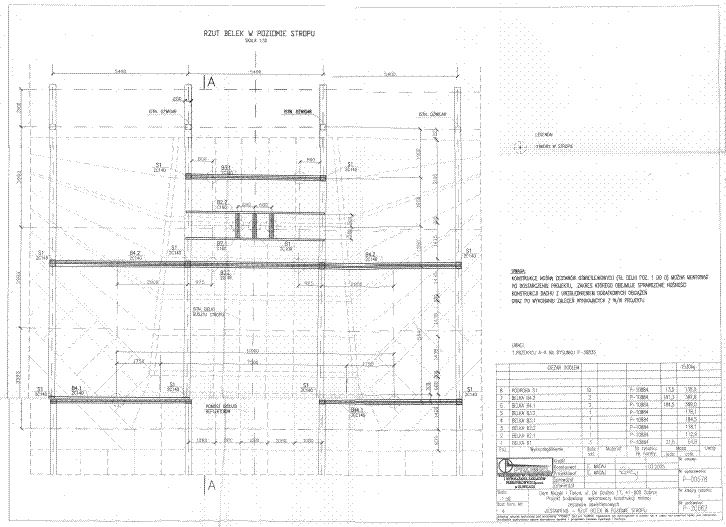

Rozmieszczenie otworów stropowych na scenie

Technika obiektu - Sala widowiskowa

Fotografia widowni

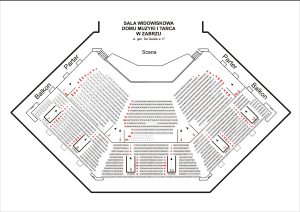

Sala widowiskowa Domu Muzyki i Tańca należy do grupy największych w Polsce. Została zaprojektowana do celów estradowych. Dobra akustyka, praktyczne fotele oraz widoczność z każdego punktu sali pozwalają na prezentację każdego typu przedstawienia. Sala liczy 1970 miejsc ułożonych w amfiteatralny układ. Dla lepszej orientacji można pobrać szkic widowni.

Zobacz szkic widowni w większej rozdzielczości.

Technika obiektu - Scena

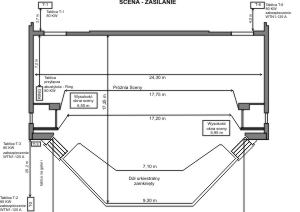

Duża scena w kształcie prostokąta o wymiarach 18 x 8 m została przedłużona trapezowym proscenium wychodzącym na 8 m przed linię kurtyny głównej, tworząc wyjątkową scenę estradową o głębokości prawie 16 m i wysokości okna scenicznego ok. 6,5 m. Dla ułatwienia projektowania scenografii prosimy o pobranie pliku zawierającego szkic sceny.

Scena wyposażona jest w dwie elektrycznie rozsuwane kurtyny. Główną - w odległości 8 m i pomocniczą - w odległości 6 m od horyzontu. Nad sceną znajduje się 18 wieszaków (sztankietów) do instalacji dekoracji.

Z przodu proscenium znajduje się kryty orchestron mieszczący orkiestrę liczącą do 60 osób.
Do dyspozycji realizatorów są cztery standardowe przyłącza energetyczne 3~400 V x 125 A lub 3~400 V x 63 A (gniazda IP44) oraz 120 obwodów regulowanych 0-220 V x 20 A magistralą cyfrową DMX. Na scenie dostępnych jest standardowo 12 obwodów regulowanych (gniazda jednofazowe 32 A niebieskie).
Sterowanie światłami DMiT - magistrala DMX, pulpit sterowniczy Alfa 255/24 lub z komputera przy użyciu programu DasLight.
W przypadku większych potrzeb energetycznych możemy dodatkowo udostępnić jeszcze dwa przyłącza 3~400 V x 125 A (zaciski) lub przyłącze 3~400 V x 240 A bezpośrednio z rozdzielni (wymaga kabla o długości ok. 70 m z zaciskami).
Stanowisko realizacji dźwięku mieści się w lewej części centralnego sektora widowni. Wymagana długość kabla przyłączeniowego wynosi 50 m.
Przy stanowisku realizacji dźwięku wyprowadzone jest przyłącze do magistrali DMX sterowania świateł. Adresy magistrali ustawione są na zakres 1-120 z możliwością zmiany.
Standardowe oświetlenie zainstalowane w Domu Muzyki i Tańca stosowane jest jako oświetlenie pomocnicze.
Na trawersie przed sceną zamontowano 25 reflektorów PAR64 (długie) w 5 obwodach.

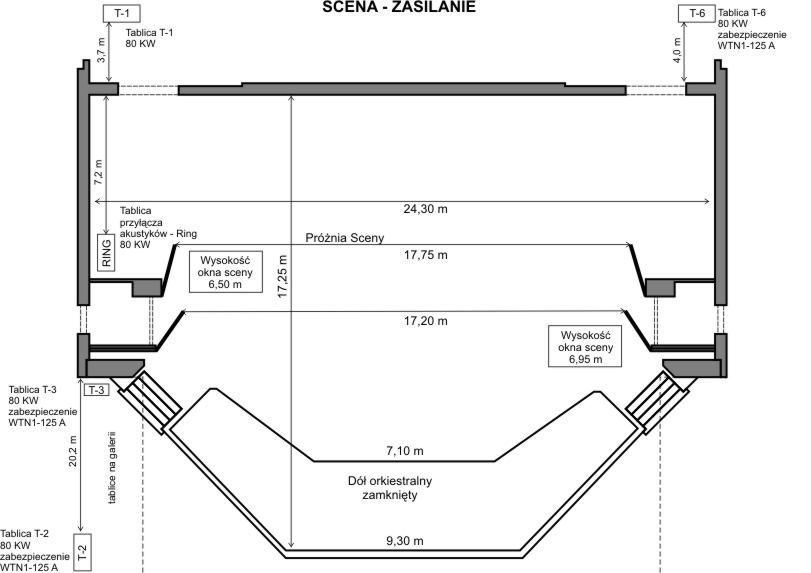

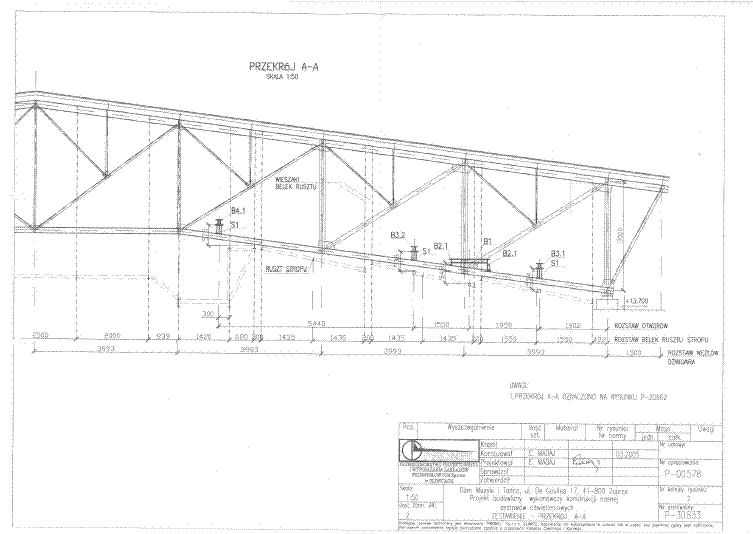

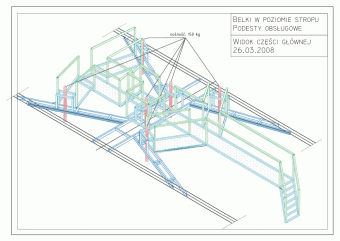

Rozmieszczenie podwieszeń na stropie	Zasilanie	Widok z przodu

Aktualizacja: 4.07.2008 r.

Wykaz rozmieszczenia elementów na sztankietach

Sztankiety: ø 60 mm.
Sztankiety są podnoszone i opuszczane na liniach konopnych o grubości ø 19 mm.
Maksymalna wysokość (h) od powierzchni sceny wynosi 12 m.

Okotarowanie czarne

sztankiet nr 01 - wolny (20,3 m + 2 x 0,6 m długość sztankietu) + do 150 kg,
sztankiet nr 02 - wolny do 150 kg,
sztankiet nr 03 - wolny do 150 kg,
sztankiet nr 04 - wolny do 150 kg,
sztankiet nr 05 - nie do wykorzystania,
sztankiet nr 06 - most z oświetleniem + do 50 kg,
sztankiet nr 07 - wolny do 150 kg,
sztankiet nr 08 - wolny do 150 kg,
sztankiet nr 09 - wolny do 150 kg,
sztankiet nr 10 - wolny do 150 kg,
sztankiet nr 11 - wolny do 150 kg,
sztankiet nr 12 - wolny do 150 kg,
sztankiet nr 13 - most z oświetleniem + do 50 kg,
sztankiet nr 14 - wolny do 150 kg,
sztankiet nr 15 - wolny do 150 kg,
sztankiet nr 16 - wolny do 150 kg,
sztankiet nr 17 - wolny do 150 kg,
sztankiet nr 18 - wolny do 150 kg,
sztankiet nr 19 do 22 - wolny do 150 kg (20,3 m + 2 x 0,6 m długość sztankietu)

Aktualizacja: 11.04.2008 r.
